Цифровые сервисы расчета и оптимизации схем энергосистем
Автоматизированный расчет режимов электроэнергетических систем и параметров срабатывания для устройств РЗА
- Автоматизированный расчет режимов
Стоимость продукта рассчитывается для каждого клиента индивидуально. Для расчета стоимости продукта Вам необходимо связаться с нашим специалистом по телефону: +7 (495) 362-74-77, либо по электронной почте: nti@mpei.ru
- Автоматизированный расчет параметров срабатывания РЗА
Стоимость продукта рассчитывается для каждого клиента индивидуально. Для расчета стоимости продукта Вам необходимо связаться с нашим специалистом по телефону: +7 (495) 362-74-77, либо по электронной почте: nti@mpei.ru
- Модуль эквивалентирования схемы электрической сети
Стоимость продукта рассчитывается для каждого клиента индивидуально. Для расчета стоимости продукта Вам необходимо связаться с нашим специалистом по телефону: +7 (495) 362-74-77, либо по электронной почте: nti@mpei.ru
официальный дистрибьютор
Продукт предназначен для автоматического формирования сценариев и расчета нагрузочных и аварийных режимов с учетом изменения топологии схемы, а также создания и управления информационными моделями устройств РЗА и расчета параметров срабатывания их функций.
- Сервер баз данных PostgreSQL 16
- Программный комплект JDK 17
- Apache Kafka 3.9.1
- MS Windows 10/11
- Процессор Intel Core I5 или выше
- Оперативная память 8 ГБ (рекомендуется)
- Свободное место на жестком диске 3 Гбайт
Назначение
Качество эксплуатации электроэнергетических систем и управление их развитием существенно зависят от применяемых методов и инструментов, которые должны отвечать современным вызовам по качеству, скорости и доступности. Разработанный пакет цифровых сервисов позволяет автоматически формировать сценарии нагрузочных и аварийных режимов, в том числе с учетом изменения топологии электрической схемы, осуществлять расчеты режимов и анализ результатов с их отображением в наглядной форме. Одновременно пакет обеспечивает создание и управление информационными моделями устройств релейной защиты и автоматики, осуществляет автоматизированный синтез расчетных условий на основании топологии сети и расчет параметров срабатывания функций РЗА с возможностью последующего анализа выполненных при расчетах действий.
Сервисы ориентированы на применение специалистами электроэнергетики, позволяют сократить объем ручного труда при выполнении расчетов, снизить вероятность возникновения ошибок и ускорить процедуру анализа и оптимизации схем энергосистемы.
Функции
- Создание цифровой модели электроэнергетической системы;
- Формирование и расчет пользовательских сценариев нагрузочного и аварийного режимов;
- Автоматическое создание и расчет наборов режимных сценариев с учетом изменения топологии и параметров электрической схемы;
- Автоматизированное формирование эквивалента участка схемы энергосистемы;
- Представление результатов расчета режимов;
- Экспорт результатов расчета режимов;
- Создание информационной модели устройств РЗА;
- Автоматический синтез расчетных условий для выбора параметров срабатывания устройств РЗА;
- Автоматический расчет параметров срабатывания устройств РЗА;
- Построение карт селективности для устройств защиты;
- Автоматизированная проверка правильности параметров срабатывания РЗА.
Используемое свободно распространяемое ПО
- Сервер баз данных PostgreSQL 16
- Программный комплект JDK 17
- Apache Kafka 3.9.1
Системные требования
- MS Windows 10/11
- Процессор Intel Core I5 или выше
- Оперативная память 8 ГБ (рекомендуется)
- Свободное место на жестком диске 3 Гбайт
Необходима сервисная поддержка?
Свяжитесь с нами!
Структура
Пакет цифровых сервисов выполнен с применением микросервисной архитектуры и выполняется на базе интеграционной платформы ЦДЭС. Структурно пакет состоит из набора приложений, запускаемых в Docker-контейнерах.
В дополнение к основным приложениям, позволяющим автоматически формировать сценарии расчетных режимов, создавать информационные модели устройств РЗА и проводить расчет их параметров срабатывания, система включает в себя ряд вспомогательных микросервисов, управляющих жизненным циклом сценариев расчета, обеспечивающих импорт и экспорт данных и предоставляющих инструменты отображения результатов расчета в текстовой и графической формах.
Для реализации функций взаимодействия микросервисов используется брокер сообщений Kafka, а для хранения данных применяется база данных на основе СУБД PostgreSQL.
Взаимосвязанная интеграция указанных сервисов и приложений позволяет решать комплексную задачу расчетов и оптимизации структуры и параметров схем энергосистем.

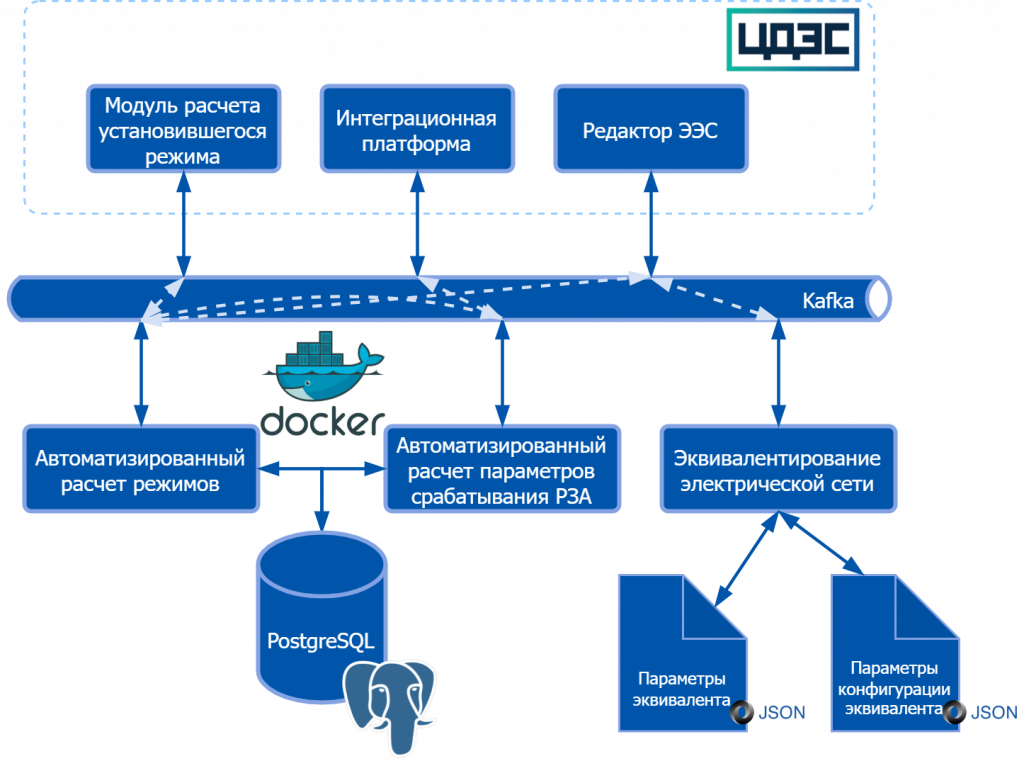

Структурная схема реализации пакета сервисов
Функции системы и порядок их работы
- Импорт электрической схемы и параметров ее элементов.
- Формирование нагрузочных или аварийных сценариев расчета.
- Расчет режимов и представление результатов расчета на электрической схеме.
- Экспорт результатов расчета режимов в редактируемом формате csv (при необходимости).
- Создание информационных моделей устройств РЗА с заданием их основных параметров, влияющих на дальнейший расчет.
- Автоматический синтез расчетных условий для параметров срабатывания устройств РЗА.
- Автоматический расчет параметров срабатывания устройств РЗА.
- Автоматическое построение карт селективности устройств РЗА.
- Автоматизированная проверка правильности параметров срабатывания устройств РЗА.
- Экспорт пояснительной записки и бланка параметрирования для каждого устройства РЗА.

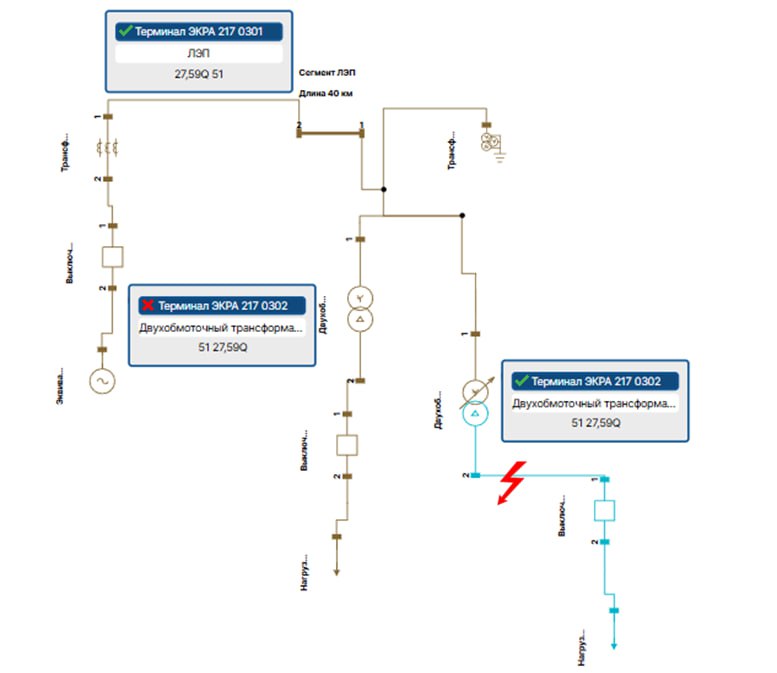

Пользовательский интерфейс
